draw.io répond à un besoin très courant en entreprise : produire un schéma propre (architecture réseau, processus, organigramme) sans acheter une licence par poste ni ouvrir un compte chez un éditeur. L’outil est développé par draw.io Ltd, société britannique basée à Northampton, et par draw.io AG, à Zurich. L’éditeur travaille sur les logiciels de diagrammes depuis 2005 et finance la gratuité de l’éditeur principal par ses applications payantes pour Confluence et Jira.
Le problème que draw.io résout, et pour qui
Le premier frein des outils de diagrammes, c’est le coût par utilisateur. draw.io le supprime : ses conditions d’utilisation accordent une licence gratuite pour un usage personnel comme professionnel, sans inscription ni carte bancaire. Vous ouvrez app.diagrams.net, vous dessinez, vous enregistrez.
Le second frein, c’est la confidentialité. Un schéma d’infrastructure ou un processus interne n’a pas vocation à dormir sur les serveurs d’un fournisseur. Chez draw.io, le fichier part directement sur votre disque, dans Google Drive, OneDrive, SharePoint ou un dépôt GitHub. Les serveurs de l’éditeur ne voient le diagramme que le temps d’un export PDF ou image, puis l’effacent. Le site ne dépose ni cookie publicitaire ni traceur d’audience. Pour un RSSI qui doit justifier ses outils, c’est un argument plus solide qu’une promesse commerciale.
Fonctionnement et prise en main
L’interface reprend les codes des logiciels de dessin vectoriel : bibliothèques de formes à gauche, canevas au centre, panneau de style à droite avec les onglets Style, Texte et Organiser. Vous glissez une forme, survolez ses flèches bleues pour en ajouter une seconde déjà reliée, double-cliquez pour écrire. Trois thèmes d’éditeur changent l’ergonomie : Classic, avec barre de menus complète ; Simple, plus épuré ; Sketch, un tableau blanc infini au trait dessiné à la main, avec notes adhésives et dessin à main levée.
L’interface s’affiche par défaut dans la langue du navigateur, français compris, et se change dans les réglages. Quelques fonctions accélèrent le travail :
- une bibliothèque de modèles classés par catégorie (cloud AWS, Azure, GCP, réseau, organigrammes, logigrammes), avec recherche et aperçu ;

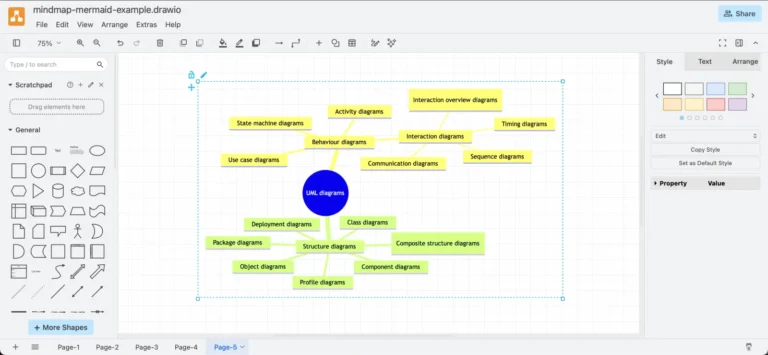

- l’insertion depuis du texte : code Mermaid pour une carte mentale ou un diagramme de Gantt, script SQL pour un schéma de base de données, fichier CSV pour un organigramme ;
- la génération par IA : vous décrivez le diagramme, l’outil le dessine en formes modifiables, et seul votre texte est envoyé au modèle, sauf si vous joignez la page ;
- les mises en page automatiques en arbre, cercle ou organique, utiles pour une carte mentale.
Pour travailler à plusieurs, le temps réel avec curseurs partagés fonctionne quand le fichier vit dans Google Drive, OneDrive, Confluence Cloud ou Nextcloud. Un fichier local ou sur GitHub se partage plutôt par export ou par lien.
Cas d’usage par profil

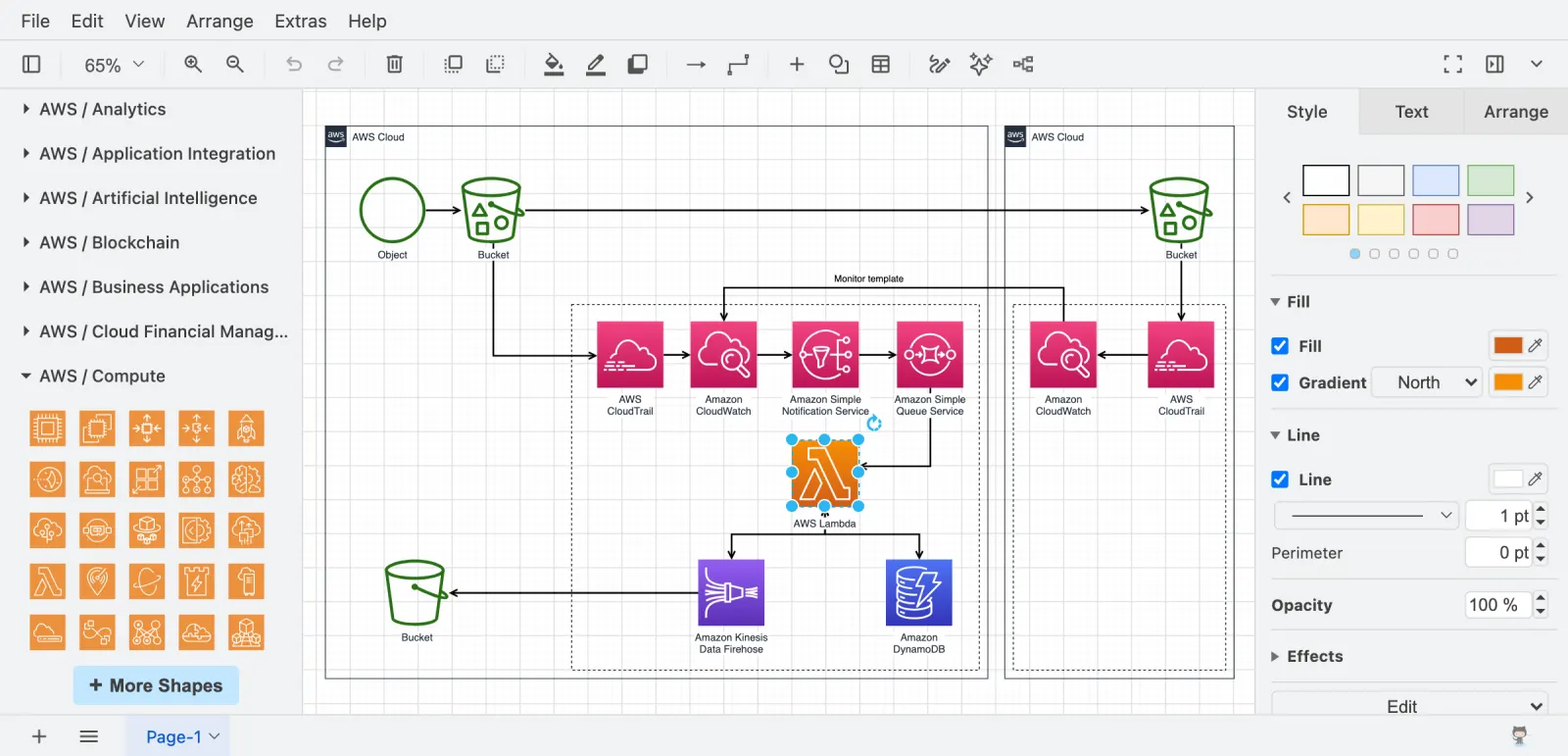

Équipe IT, DevOps ou architecte cloud. Les bibliothèques AWS, Azure, Google Cloud, Kubernetes et Cisco couvrent la documentation d’infrastructure. L’extension VS Code et le stockage GitHub permettent de versionner les schémas à côté du code, et le serveur MCP officiel laisse Claude, ChatGPT, Cursor ou GitHub Copilot produire un fichier .drawio que vous retouchez ensuite.

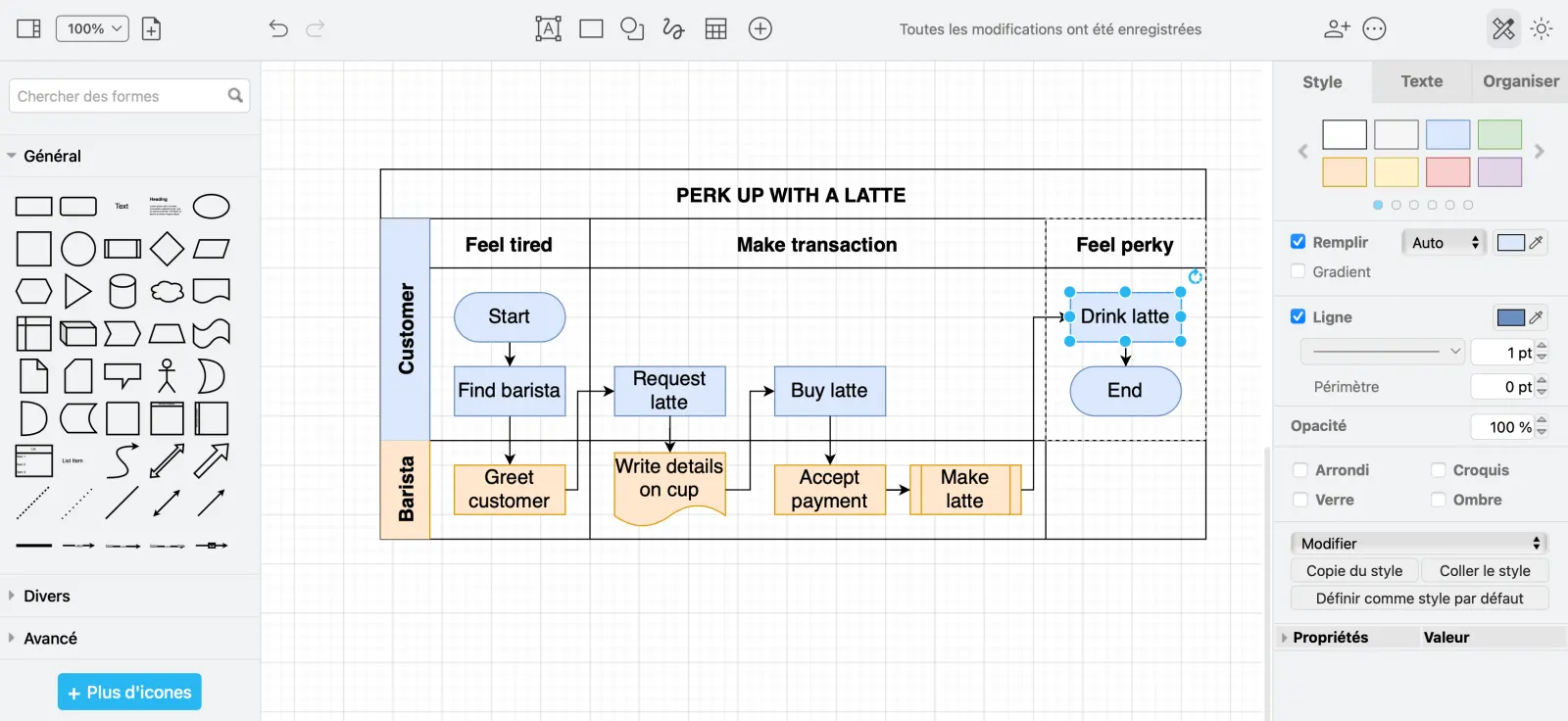

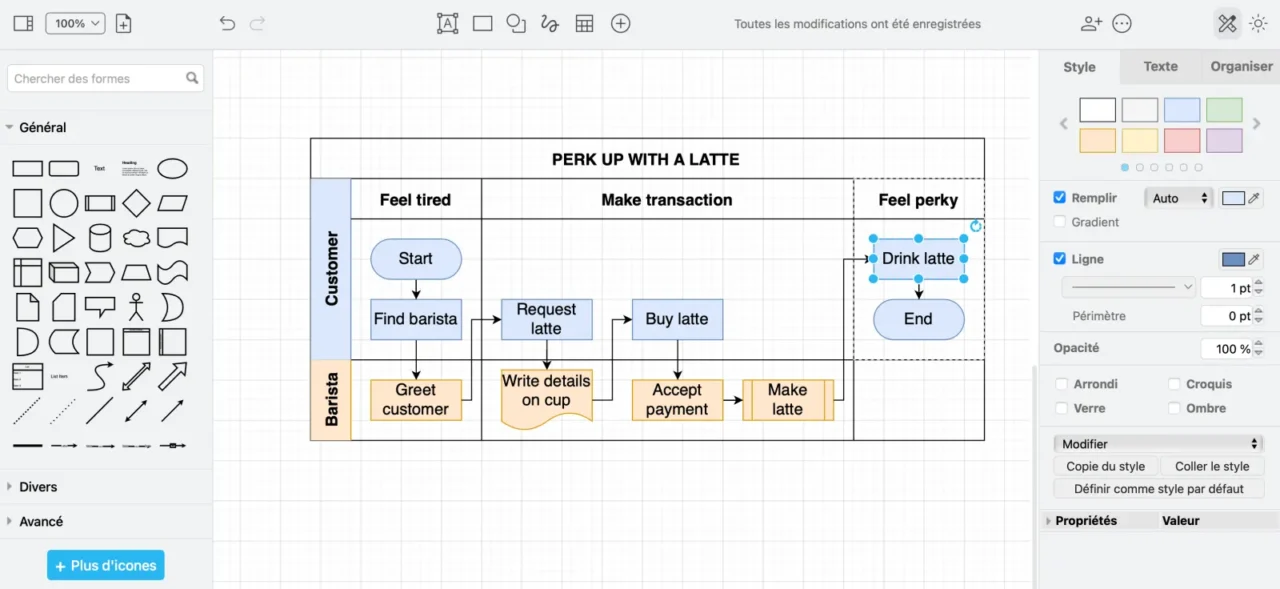

Analyste métier ou responsable qualité. Les formes BPMN 2.0, les couloirs (swimlanes) et les modèles de logigrammes suffisent pour cartographier un processus. Notre méthode pour construire un diagramme des flux s’applique telle quelle dans l’éditeur.
Équipe projet sous Confluence et Jira. L’application Atlassian insère et modifie les diagrammes directement dans les pages et tickets, avec bibliothèques de modèles et palettes imposées par l’administrateur. Une édition Zero Egress, certifiée selon les exigences de sécurité les plus strictes d’Atlassian, coupe toute sortie de données, au prix de la génération par IA et de l’import Gliffy.
Atelier ou réunion de cadrage. Le thème Sketch transforme draw.io en tableau blanc simple. Pour une animation d’atelier très visuelle avec votes et minuteurs, les logiciels de tableau blanc collaboratif dédiés restent mieux équipés. Pour organiser des idées en arborescence, draw.io dessine aussi des cartes mentales depuis du texte, mais un outil spécialisé de notre sélection de logiciels de mind mapping gratuits ira plus vite si c’est votre seul usage.
draw.io face à Visio, Lucidchart et Miro
Face à Microsoft Visio, draw.io gagne sur le prix et la portabilité : il ouvre les fichiers .vsdx et .vsd, importe les gabarits .vssx comme bibliothèques personnalisées, et tourne sur macOS et Linux. Visio reste logique dans les organisations déjà standardisées sur Microsoft 365 et ses licences.
Lucidchart joue la carte du SaaS collaboratif avec comptes, espaces d’équipe et stockage hébergé. draw.io prend le contre-pied : aucun compte, aucun stockage chez l’éditeur, et l’import des fichiers Lucidchart facilite une sortie. Miro, enfin, vise l’atelier visuel plus que le schéma technique ; si vous cherchez un tableau blanc, consultez nos alternatives à Miro, et gardez draw.io pour les schémas qui doivent être exacts et durables.
Les limites à connaître
Il n’existe aucune application native sur l’App Store ou Google Play : sur téléphone, vous ajoutez le site à l’écran d’accueil. Le support passe par un portail et un e-mail, du lundi au vendredi de 9 h à 18 h, heure britannique, avec un objectif de réponse sous un jour ouvré ; les conditions d’utilisation ne garantissent aucun délai pour l’usage gratuit. Côté imports, les formats LibreOffice Draw (.odg) et les fichiers Visio XML 2003-2010 (.vdx) ne sont pas lus. Enfin, draw.io ne conserve pas vos fichiers : sans sauvegarde de votre côté, un diagramme perdu ne peut pas être récupéré par l’éditeur.
Quelle offre choisir
- Usage individuel ou petite équipe : l’éditeur en ligne avec Google Drive ou OneDrive pour la coédition, ou l’application de bureau si vous travaillez hors connexion.
- Confluence Cloud jusqu’à 10 utilisateurs : le plan Standard, gratuit à cette taille, avec génération par IA.
- Confluence Cloud au-delà : Standard facturé par utilisateur, ou Advanced si vous avez besoin de revues de sécurité, d’un gestionnaire de compte et du blocage des sorties de données.
- Confluence ou Jira Data Center : l’application dédiée, sur devis, avec licence d’évaluation pour tester avant d’acheter.
